Delfin ODM — separator suspendiranih tvari
PE-HD taložnik (pjeskolov) za izdvajanje pijeska i suspendiranih tvari ispred separatora, volumena od 1550 do 4300 l.
Separatori suspendiranih tvari (nazivaju se i predtaložnicima, taložnicima ili pjeskolovima) služe za predobradu otpadnih voda od krutih tvari poput pijeska i suspendiranih čestica. Na taj način štite separatore ugljikovodika od zamuljivanja.
Separatori suspendiranih tvari Delfin izrađuju se na istim spremnicima kao i separatori ugljikovodika, a ulaz i izlaz mogu se prilagoditi odabranom separatoru.
Tehničke informacije
- Volumen spremnika: od 1550 do 4300 l
- Materijal: PE-HD
- Ulazni deflektor koji smanjuje brzinu dotoka otpadne vode i sprječava podizanje taloga
- Ručke za podizanje
- Jedan revizijski otvor: 950 × 750 mm
- Nastavak NSP 950 s poklopcem PKP 950
- Okrugli adapter za lijevano-željezni poklopac — izvedba A
- Opcionalno alarm prepunjenosti
- Izlazni T-komad koji sprječava slučajno ispuštanje mulja iz separatora
Značajke i prednosti
- Materijal — polietilen visoke gustoće (PE-HD): velika čvrstoća, otpornost na UV zračenje, promjene pH vrijednosti i temperature
- Jednostavan transport — svaki spremnik ima ručke koje olakšavaju utovar i istovar
- Mala masa — uz isti kapacitet spremnici su 30 % lakši od metalnih separatora
- Jednostavna ugradnja
- 10 godina jamstva na spremnike
- Niski troškovi pražnjenja zahvaljujući optimiziranim volumenima spremnika
- Prilagodba visine pomoću nastavaka
Dostupne izvedbe
Tehnički podaci
| Model | Volumen spremnika (l) | Ø ulaza/izlaza D (mm) | Visina ulaza h1 (mm) | Visina izlaza h2 (mm) | Duljina Lz (mm) | Širina S (mm) | Visina Hz (mm) | Broj revizijskih otvora |
|---|---|---|---|---|---|---|---|---|
| ODM 1550 | 1550 | 110 | 710 | 660 | 1530 | 1000 | 1220 | 1 |
| ODM 2100 | 2100 | 160 | 1160 | 1140 | 1530 | 1000 | 1590 | 1 |
| ODM 3200 | 3200 | 200 | 1160 | 1110 | 2250 | 1000 | 1600 | 2 |
| ODM 4300 | 4300 | 200 | 1320 | 1300 | 2400 | 1200 | 1800 | 2 |
D — promjer ulaza/izlaza, h1 — visina ulaza, h2 — visina izlaza, Lz — duljina, S — širina, Hz — visina spremnika.
Pribor

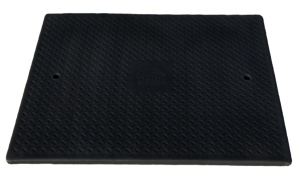

Poklopac PKP 950 (pravokutni)
L = 0,945 m, I = 0,745 m
Primjena
- Separatori ugljikovodika Delfin HD
- Separatori masti i škroba Delfin ST
- Separatori suspendiranih tvari Delfin ODM
- Modularni spremnici Delfin ZB-M
Nastavak NSP 950 (pravokutni)
L = 0,960 m, I = 0,760 m, H = 0,425 m
Primjena
- Separatori ugljikovodika Delfin HD
- Separatori masti i škroba Delfin ST
- Separatori suspendiranih tvari Delfin ODM
- Modularni spremnici Delfin ZB-M

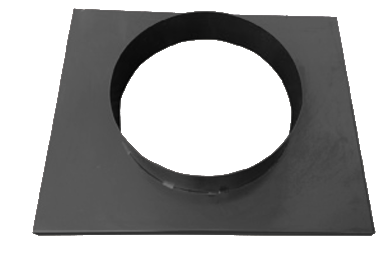

Adapter s jednim otvorom — izvedba A
I = 1006 mm, L = 832 mm, G = Ø600 mm, H1 = 40 mm, H2 = 150 mm
Primjena
- Separatori ugljikovodika Delfin HD
- Separatori masti i škroba Delfin ST
- Separatori suspendiranih tvari Delfin ODM
- Modularni spremnici Delfin ZB-M

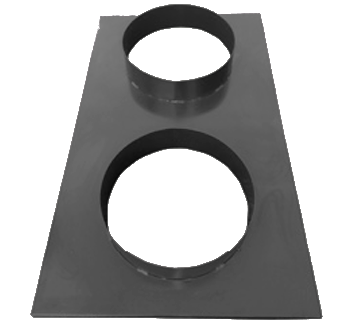

Adapter s dva otvora — izvedba B
I = 1006 mm, L = 1622 mm, G = Ø600 mm, H1 = 40 mm, H2 = 150 mm, R = 200 mm
Primjena
- Separatori ugljikovodika Delfin HD
- Separatori masti i škroba Delfin ST
- Separatori suspendiranih tvari Delfin ODM
- Modularni spremnici Delfin ZB-M

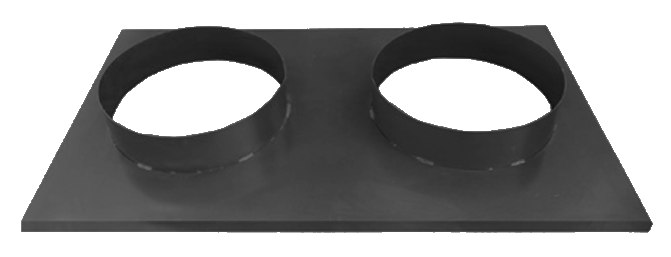

Adapter s dva otvora — izvedba C
I = 1006 mm, L = 1707 mm, G = Ø600 mm, H1 = 40 mm, H2 = 150 mm, R = 285 mm
Primjena
- Separatori ugljikovodika Delfin HD
- Separatori masti i škroba Delfin ST
- Separatori suspendiranih tvari Delfin ODM
- Modularni spremnici Delfin ZB-M
